超軽量硬さ 3K平方炭素繊維チューブ カスタムサイズと強度

製品の説明

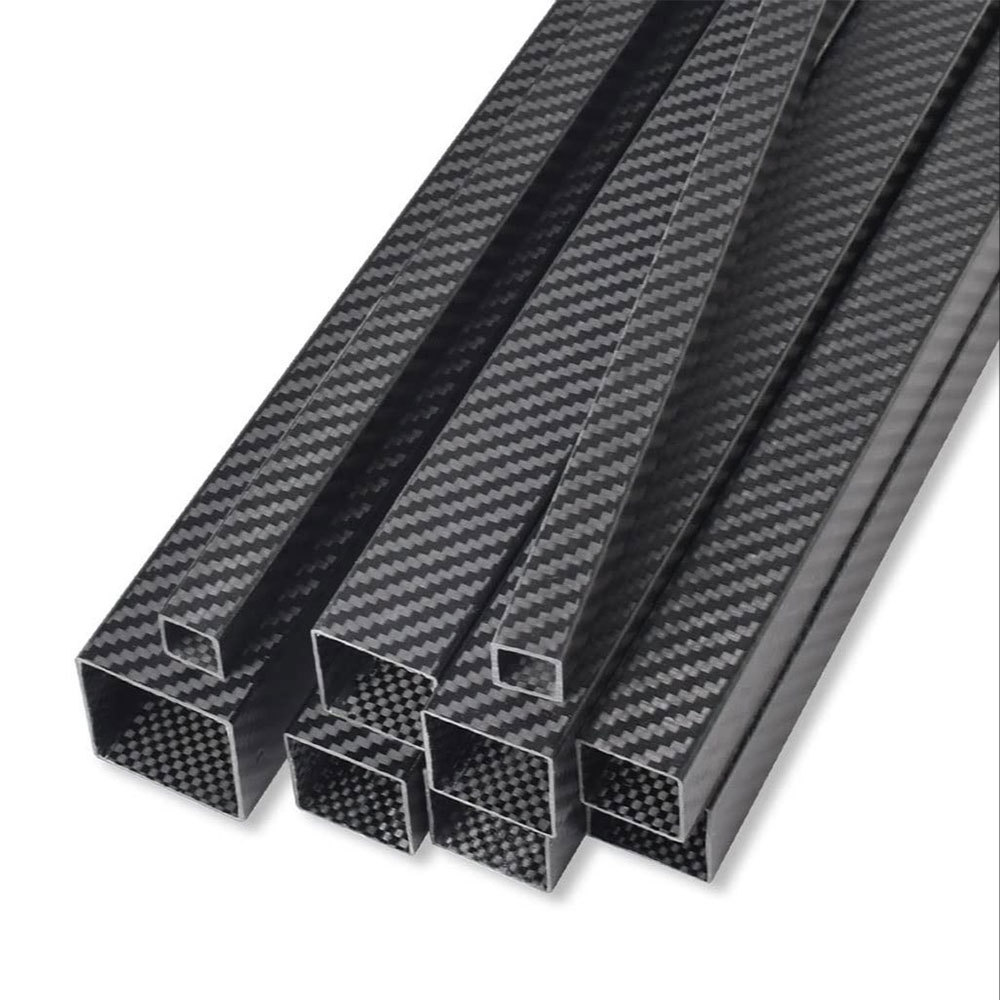

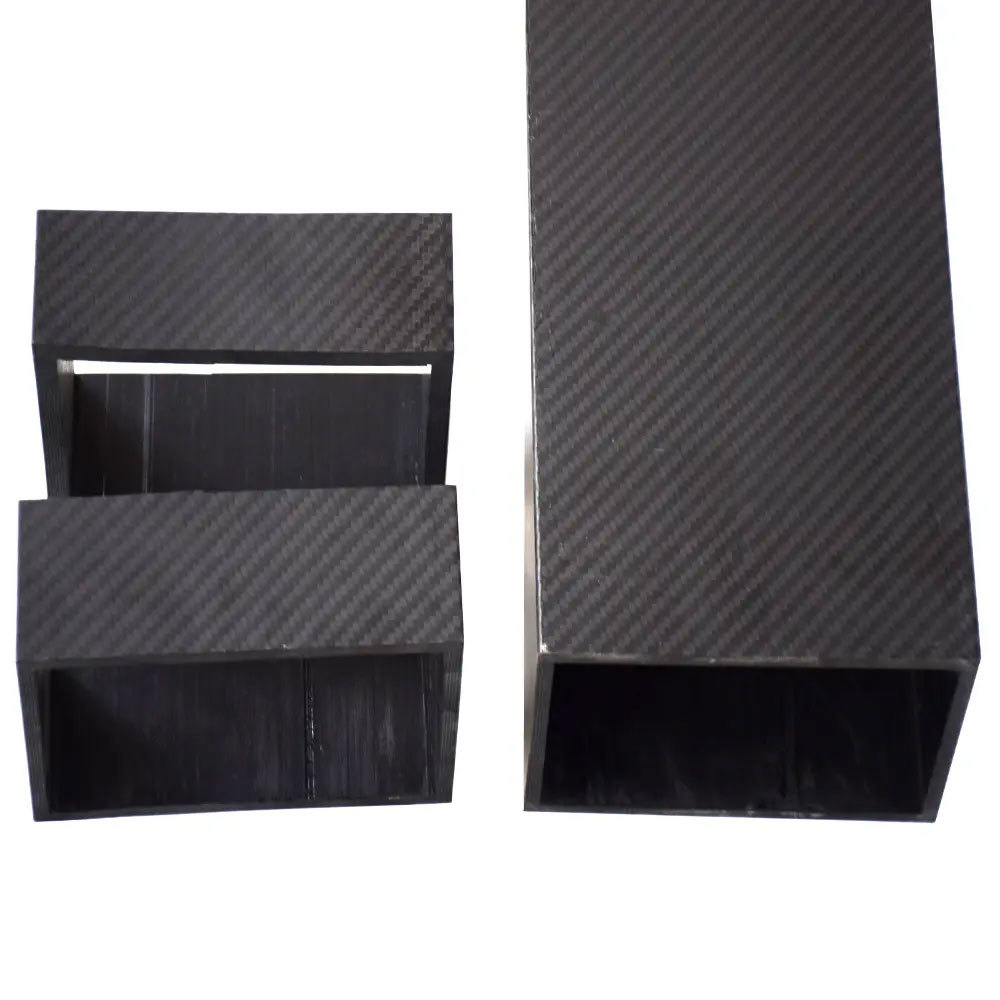

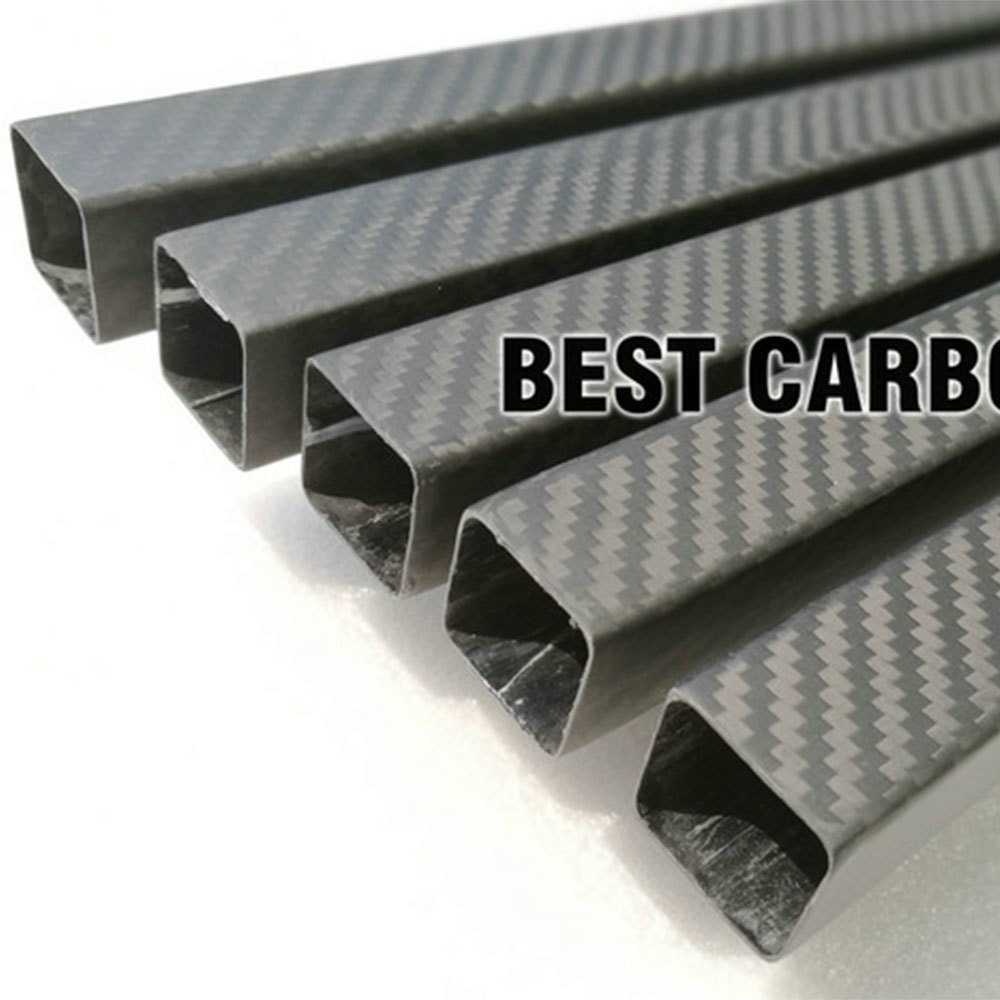

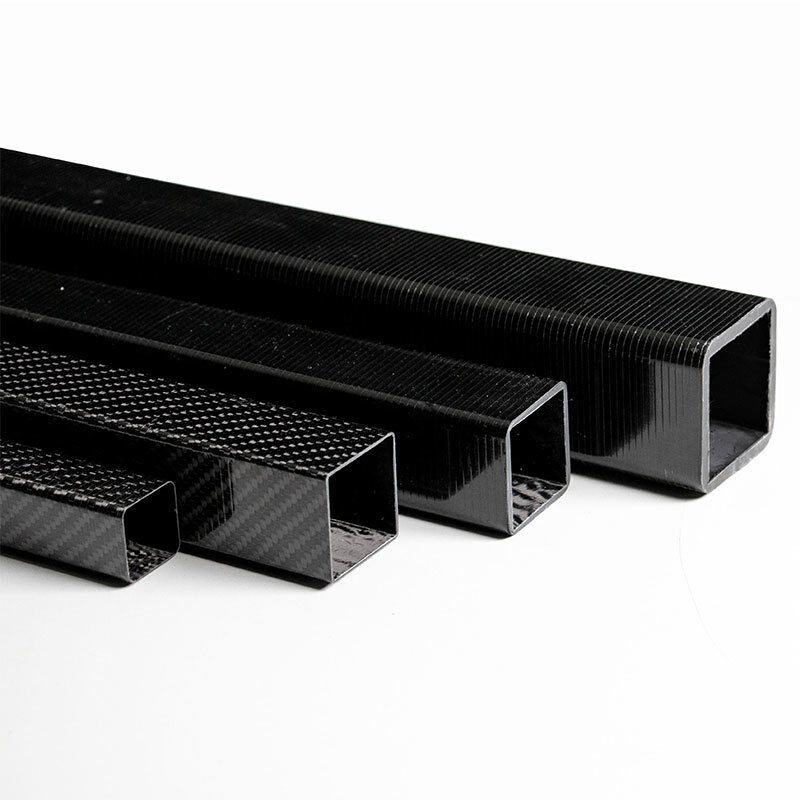

超軽量高剛性 3K綾織カーボンファイバー角パイプ | カスタムサイズ＆高強度

角型カーボンファイバーチューブは、プルストルージョンまたは圧縮成形によって製造される、角形/長方形の断面を持つ中空構造プロファイルです。強化材として連続カーボンファイバー（T300/T700グレード）、マトリックスとしてエポキシ樹脂を採用しています。丸型チューブと比較して、ねじり剛性が40%高く、平面取り付け安定性、サブミリメートル単位の寸法精度を備えているため、ロボットアーム、ドローンフレーム、光学プラットフォームなどのモジュラーシステムに最適です。

当社の高強度角型カーボンファイバーチューブは、一方向（UD）カーボンファイバープリプレグを使用して製造されています。金属チューブとは異なり、カーボンファイバーチューブは、特定の用途に合わせて設計された特性を提供するために、異なる角度に配向された繊維の層で設計されています。さまざまな種類のカーボンファイバーチューブやグレード、さまざまな外装材が利用可能です。

• 角型カーボンファイバーチューブは、超軽量の剛性と精密なカスタムサイズを提供し、高性能アプリケーションに対応します。
• ハイライト：±0.1mmの公差、UV耐性仕上げ、耐腐食性表面。
• 利点：アルミニウムより50%軽量、4倍の剛性、メンテナンスフリー。
• 構造フレーム、ロボットアーム、カメラサポートに最適 — 強度と効率を向上させます。

材料と製造

ファイバーシステム

• 標準：T300 12K一方向 + 3K綾織外層（目に見えるカーボン織り目）
• 高強度：T700 12Kフル一方向、弾性率18%向上
• 高弾性率：M40J 6Kハイブリッド積層による精密光学ビーム

樹脂システム

• 標準エポキシ：使用温度範囲 -40℃～120℃
• 高温エポキシ：Tg 180℃、短時間耐熱200℃_{難燃性エポキシ：UAVバッテリーケース/鉄道車両用 UL94-V0}プロセス
• 高温プルストルージョン：シームレスな3～6m長、直角度≤0.2mm/m

真空圧縮成形：寸法公差 ±0.05mm

• 二次CNC加工：スロット加工、穴あけ、ねじ切り、アルミニウムインサート
• 表面仕上げ
• 3K綾織 + マット/グロスUVコーティング

マットブラックPU塗装（光学用途向け非反射）

• 接着剤接着用の陽極酸化内壁
• テクニカルデータシート
• 製造方法：
