プルトルーションカーボンファイバーチューブ Ext. 25mm Int. 23mm 1mm 厚さ 1000Mm 長さ

製品の説明

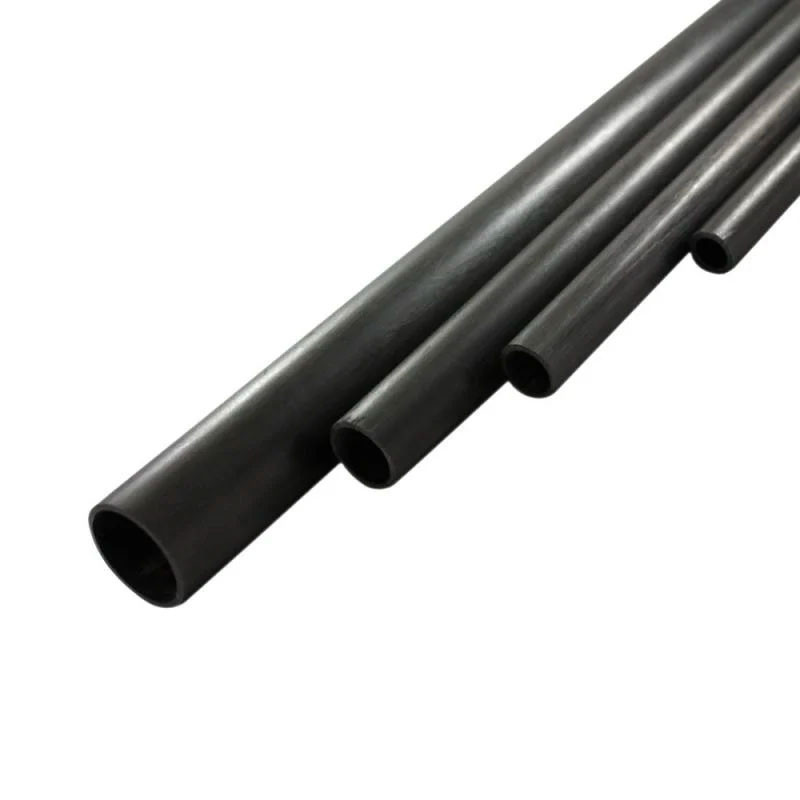

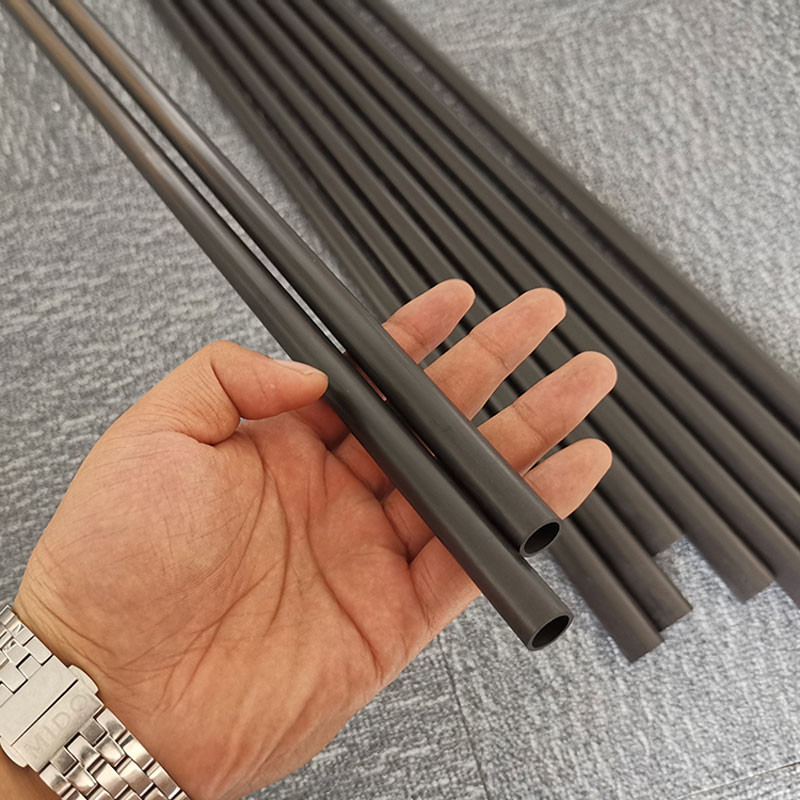

プルトルーションカーボンファイバーチューブ,長さ25mm,長さ23mm,厚さ1mm (長さ1000mm)


プルストラッド管は,炭素繊維の連続鎖を"ダイ"を通して引っ張って作られる.エポキシ樹脂で覆われ 石膏から脱出すると 高速で固化されます管 (または棒) or strips) made in this way have all of their fiber running length-ways down the tube which means that they are very strong along their length (very stiff if you try to bend them) with less stiffness in the other direction.

プルトラード炭素管は,樹脂浴を介して線形方向の炭素繊維を引っ張って,次に一連のツールを使用して,チューブの指定された内側と外側の直径を作成することによって作成されます.炭管は,それを固めるために加熱されます炭素管は,繊維が片方向に傾いているため,長さ上では特に硬い.

Round carbon fibre tubes are manufactured by using the pultrusion technique in which the high-performance carbon fibres are all orientated parallel to the longitudinal axis (unidirectional) and internally reinforced with more unidirectional carbon fibres laminated by using pull-wingding technology to achieve greater resistance to bending and torsion.

直径: 25mm,直径: 23mm
長さ: 1000 mm (1m)
厚さ: 1mm

このタイプのプロフィールには高い固有機械抵抗力 (重量に関連して),軽さ,硬さ,疲労や振動に対する強い耐性,酸化や腐食に対する耐性,低熱膨張係数耐久性がある

プルトルージンは,一定の断面を持つ線形プロファイルの連続生産の技術である.このプロセスは挤出と多くの類似点があるが,主な違いは供給システムである:エクストルーション材料はマトリックス (模具) を押し,パルトルーゼーションではマトリックスから抽出される.この手順では形状,切断,曲線の変動は許されない.この過程で得ることができる製品は,約15mmまでの切片または厚さを持つことができる.エポキシ樹脂とポリエステル樹脂で最大70mm

この技術で製造された製品は,繊維がプロファイルの軸の方向に線形的に向き合っているため,優れた張力強度特性を有します.横向抵抗も良ければ特定の量と重さで織布が裏付けとして使用されます.

主要な特徴

• UNI EN 13706-1-2-3 ISO527 規格による機械的抵抗
• 弾性モジュール (E): 150 Gpa
• エラスティックモジュール x セクション (E A): 11.309 kN
• 張力強度 > 2.463 Mpa
• 横断の張力: 186 kN
• 炭素繊維の特性
• フィラメント数: 24K (一糸あたり2万4千フィラメント)
• 弾性モジュール (E): 234 GPa
• 張力強度: 4.830 MPa
• 密度: 1,80 g/cm3

その他の特徴

• 炭素繊維の容量 (Vf): 68%
• ガラスの移行温度 (Tg),ISO 11357-2 DSC: 140 oC
• 推奨開始温度: -30 oCから+100 oC
• 樹脂タイプ:エポキシ
• カーボンチューブは純粋な3K炭素繊維材料でできています.マットな仕上げは表面コーティングや粘着剤結合アプリケーションに最適です. 磨材の切断用サーで任意の長さに切ることができます.
• 広くRCモデル,農業機器,漁業機器,機械,自動車,スポーツ機器,ハエ,手工芸品,テント,風車,傘,装飾部品などに使用されています.
