100% 3k カーボンファイバー スクエアチューブ スキンレイヤー 耐腐食性

製品の説明

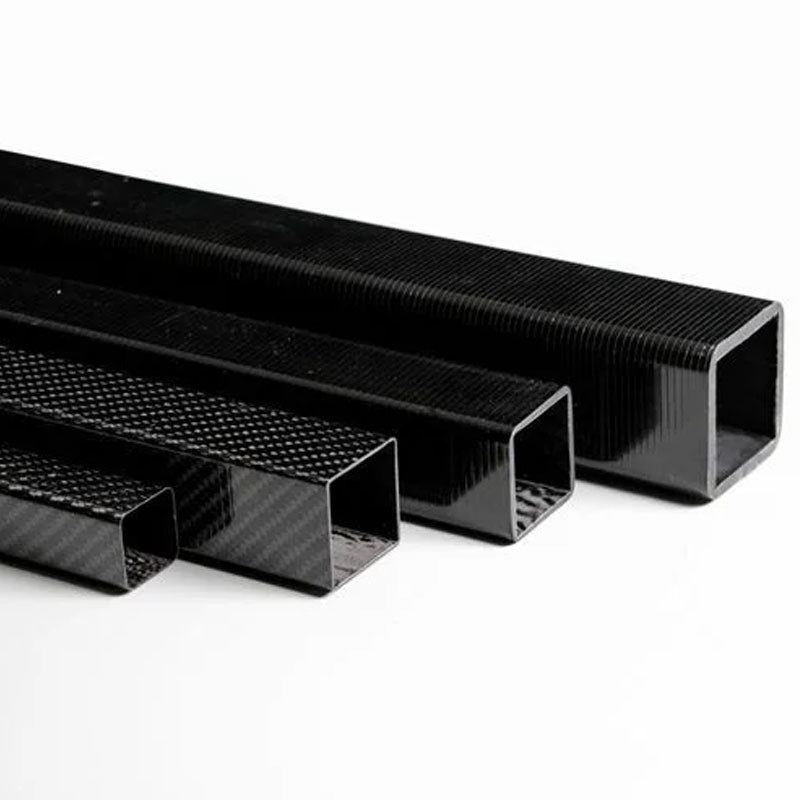

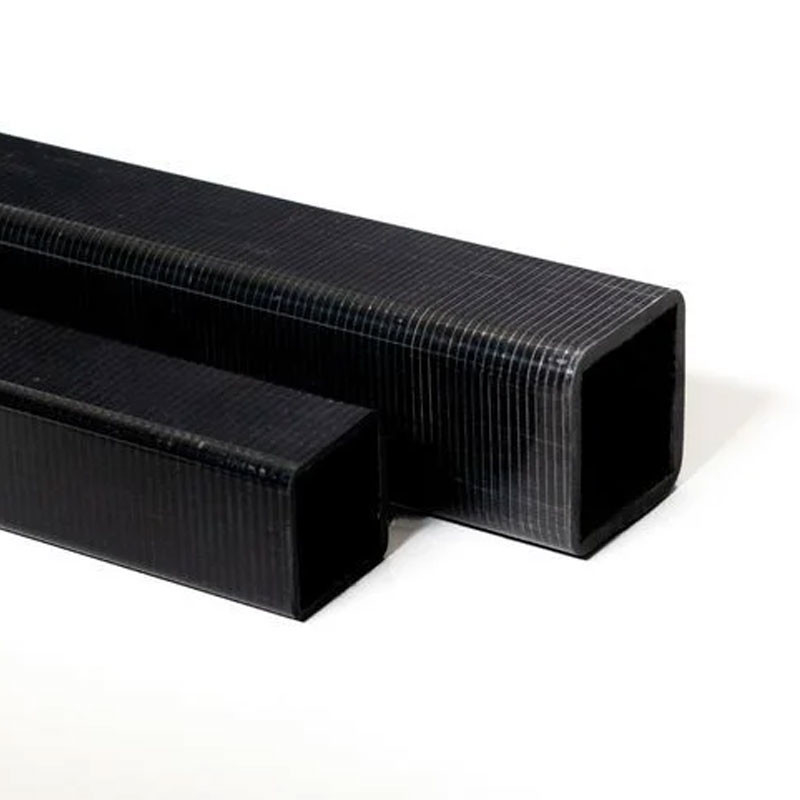

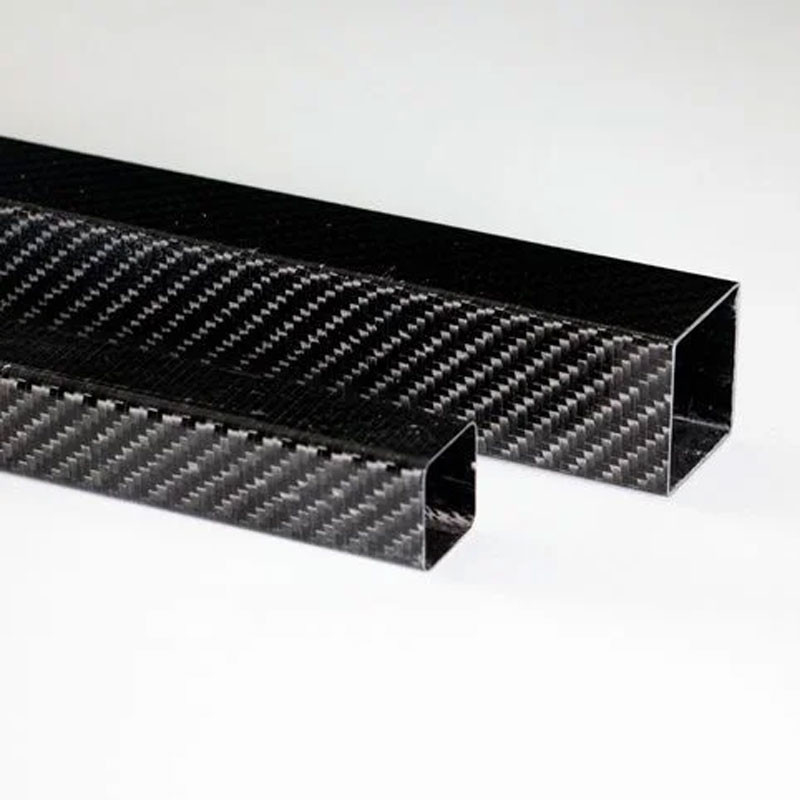

高性能カーボンファイバー 100% 3K カーボンファイバー スクエアチューブ


カーボンファイバーボックスセクションとも呼ばれるスクエアチューブは、高性能の強度と剛性のために最適化されています。丸みを帯びた角と平らな側面が組み込まれているため、建物のサポート システム、軽量フレーム、および構造物に最適です。

表面仕上げ

複合材を耐腐食性、UV 保護、および美的に満足できるものにするように設計された LIJIN は、複合材製品の長期的な外観を維持する仕上げを提供します。

強度と剛性を最大化するため、またはアプリケーション固有のエンジニアリング パラメーターを満たすように設計された角型チューブ。私たちは、エポキシ樹脂を含むプリプレグ炭素繊維を使用した角管の製造を専門としており、幅広いツールを利用できます。そのため、プリプレグ炭素繊維とエポキシ樹脂を積層した当社の角形チューブは、高い強度と剛性を必要とする用途向けに作られています。

• 低重量比に対する高い引張強度とねじり強度
• 優れた耐疲労性
• 寸法安定性
• さまざまな用途で使いやすい

当社を選ぶ理由

※10年以上の豊富な経験
*専門メーカー
* 高品質の素材
*専門家と勤勉な労働者
* 厳格な品質管理
*高品質が保証されています
* 適正価格

カーボンファイバーチューブの製造工程：

4軸ブレイディングとは、マンドレルの上に炭素繊維を編み込むプロセスです。編組機は 1 か所にとどまり、アルミ製のマンドレルが編組フープ内を移動します。次に編組の層は、機械の第 2 段階でエポキシ樹脂で湿潤されます。次いで、積層物を２８０°Ｆで固めて硬化させる。

編組複合構造は、インターロッキングファイバーと縫い目がないため、非常に高い耐久性と靭性を提供します。
損傷が発生した場合、構造内で伝播する傾向はありません。

通常、編組カーボン チューブは、約 75% の繊維がチューブの軸上に直接配置されています。これらの繊維は、部品の一端から他端まで連続した繊維です。繊維の 10 % は +/- 45 度、約 15% は 90 度 (フープ)
繊維配向のパーセンテージを調整できます。ただし、+/- 45 度という高いパーセンテージを得ることはできません。

0 軸上の繊維の割合が固有に高いため、編組チューブは非常に優れた圧縮または曲げチューブになります。
機械は 1 か所に留まり、マンドレルが移動するため、構築できるパーツに長さの制限はありません (構築の長さ、オーブンの長さ、およびマンドレルの長さが制限要因ですが、プロセス自体は制限されません)。

私たちは通常、プリプレグと比較して、より長い部品またはより多くの製造工程を編んでいます

編組カーボンファイバーチューブは、表面の波紋が多く、ラミネートに小さな空隙がある傾向があります。これは構造上の問題ではありませんが、外観上の問題である可能性があり、部品の外径公差に影響を与える可能性があります。

編組チューブの用途例

通信タワー、大型アンテナ アセンブリ、ポータブル アンテナ、ドローン翼桁、航空機構造用チューブ、帆船桁、トラス チューブ、補強チューブ、スペーサ チューブ、補強チューブ、圧縮ストラット、GPS タワー、高圧ケーブル ストラット、オーニング支持チューブ、構造梁、低干渉タワー。
